排線斷了怎么修復？
- 作者: 陳中強
- 來源: 鑫美特ffc排線
- 日期 : 2020-07-10

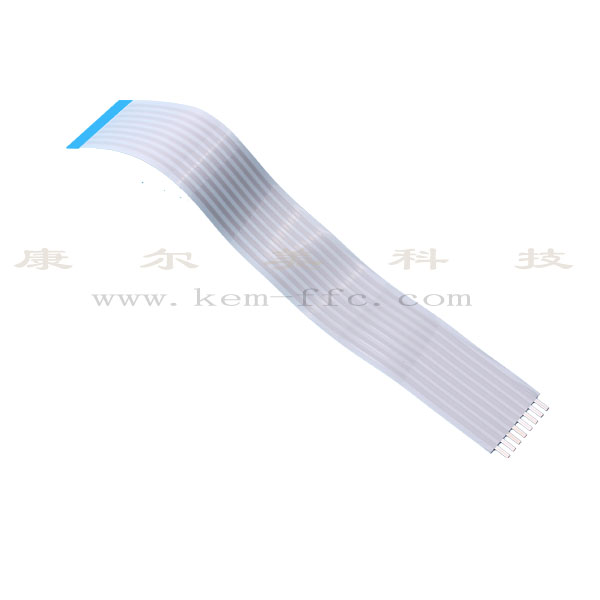

大量采用ffc柔性軟排線運用在現代數碼產品中，軟排線是進行信號傳輸?shù)淖罴演d體，ffc軟排線表層膠膜為韌性較高的PET薄膜，上下兩層膠膜中間排列著多根很薄的金屬銅線，如圖所示。由于ffc軟排線處于經常彎折的位置，尤其與補強板結合的地方彎折，時間一長易出現斷裂現象，此時就要用到FFC排線修復技巧，那么具體運用的ffc排線修復技巧是每個普通人都容易掌握的嗎？
只要我們靜下心來，其實學會并完全掌握ffc排線修復技巧并不是一件困難的事。
FFC排線修復技巧第一步：
先用觀察法查找斷點，即用肉眼看ffc扁平排線哪個地方有明顯的折痕，因為所有ffc軟排線的斷裂處均是由折痕引起的。如果用肉眼難以看清，可以借助高倍放大鏡并將軟排線置于強光下進行查找。由于大多數軟排線比較薄，在強光的照射下，一般能清晰地看出斷裂點。為了確保所找的ffc排線斷點準確，這時可用數字萬用表。由于普通方用表表筆的筆尖太粗，因此建議在表筆頭上固定一顆縫衣針，并將萬用表置于電阻擋。
只要我們靜下心來，其實學會并完全掌握ffc排線修復技巧并不是一件困難的事。
FFC排線修復技巧第一步：
先用觀察法查找斷點，即用肉眼看ffc扁平排線哪個地方有明顯的折痕，因為所有ffc軟排線的斷裂處均是由折痕引起的。如果用肉眼難以看清，可以借助高倍放大鏡并將軟排線置于強光下進行查找。由于大多數軟排線比較薄，在強光的照射下，一般能清晰地看出斷裂點。為了確保所找的ffc排線斷點準確，這時可用數字萬用表。由于普通方用表表筆的筆尖太粗，因此建議在表筆頭上固定一顆縫衣針，并將萬用表置于電阻擋。
FFC排線修復技巧第二步：
處理斷點。找到ffc扁平排線的斷點后，用刀片輕輕地刮掉斷點排線表面上的膠膜。由于ffc軟排線太薄、導體太細，因此這一步操作一定要非常小心，且實用力度要控制適中，以ffc排線導線露出金屬光澤為準，不能弄斷細排線，更不能在ffc軟排線上刮出一個洞來。
FFC排線修復技巧第三步：焊接斷點。先用刀片刮一點松香的粉末灑在刮開的ffc扁平排線上，然后等電烙鐵溫度正常后，拔下電烙鐵的電源插頭（這一步是防止普通電烙鐵的靜電損壞主板），利用余熱，在烙鐵頭上稍稍沾一點焊錫，接著迅速地對ffc排線斷點進行焊接。在此步中，焊接時間一定要短，否則易燙壞ffc扁平電纜線。如果焊接一遍不行，可重復幾次，直到用萬用表檢測已接通為止。
FFC排線修復技巧第四步：加固斷點。焊接好銅線斷點后，在焊點與折痕處的正反面均勻涂上一層703硅橡膠，等所涂703硅橡膠自然風干后（約一兩個小時），再涂一兩遍703硅橡膠，等到硅橡膠再次完全風干后即可裝機測試。由于703硅橡膠風干后具有彈性，所以這樣處理既能起到固定導體焊點的作用，還能保護折痕處的ffc柔性軟排線，避免其再次斷開的風險。
以上就是FFC排線修復技巧，文字描述看起來有點長，其實操作起來也是很簡單的，只要細心操作，能夠掌握的。
