FPC軟板排線的基本類型
- 作者: 陳中強
- 來源: 鑫美特ffc排線
- 日期 : 2020-11-08
一.FPC排線的定義：
FPC是Flexible Printed Circuitry的縮寫，即為柔性印刷電路的英文縮寫。
二.FPC排線的功用：
FPC排線通常用于液晶模組顯示信號的輸入。
三.FPC排線的基本結構：
FPC 排線是由聚酰亞胺薄膜作基材,其表面經過菲林、曝光、顯影、蝕刻等一系列工藝過程，形成各種所需要的復雜的圖案，在經過電鍍形成所需要的電路，表層覆蓋一層聚酰亞胺薄膜，經過加熱壓合而成。其兩端根據其連接方式不同可做成帶補強板的插接型，也可做成純導體的鏤空型。
常見結構有如下幾種：

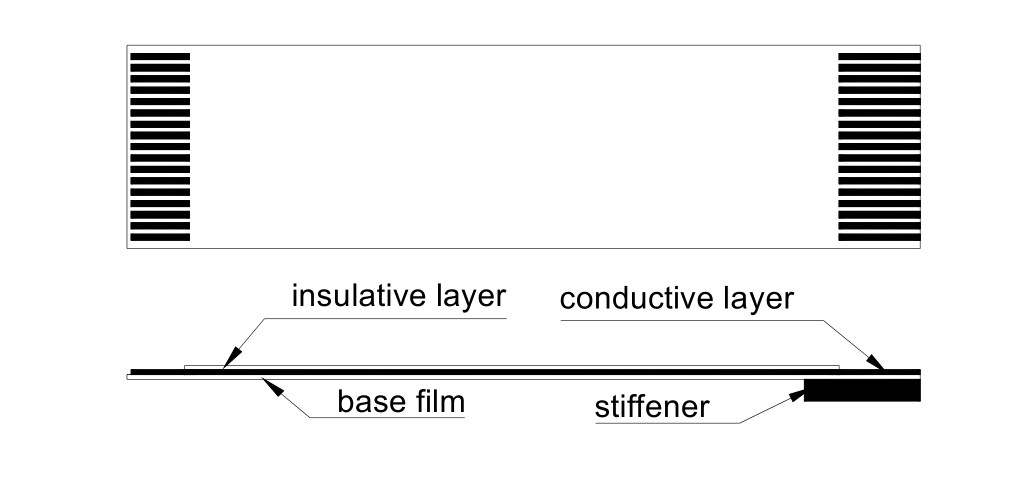

（1）FPC排線兩端輸入、輸出位相同且同向：

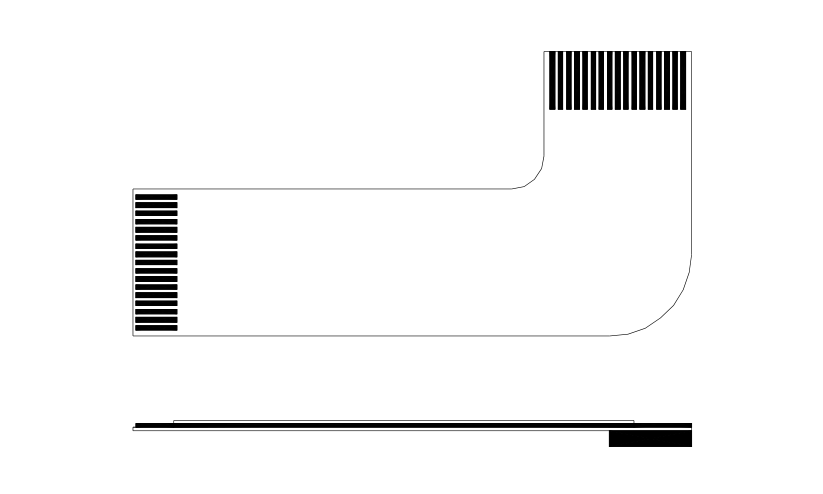

（2）FPC排線兩端輸入、輸出位相同但異向：

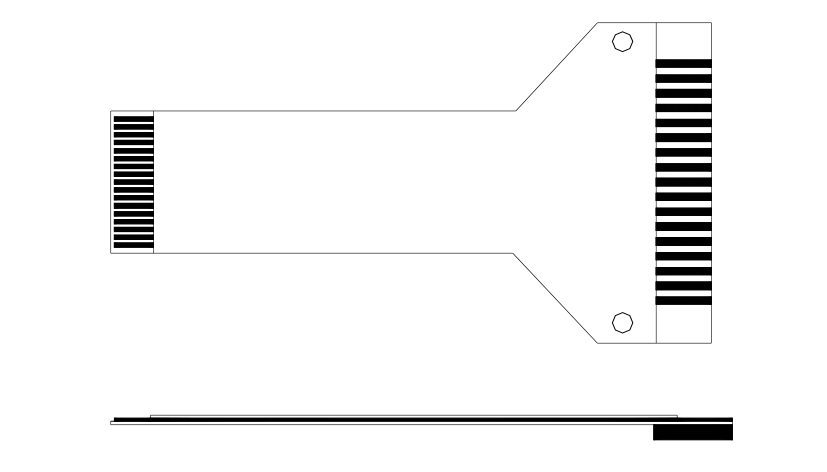

（3）FPC排線兩端輸入、輸出位不同但方向相同：

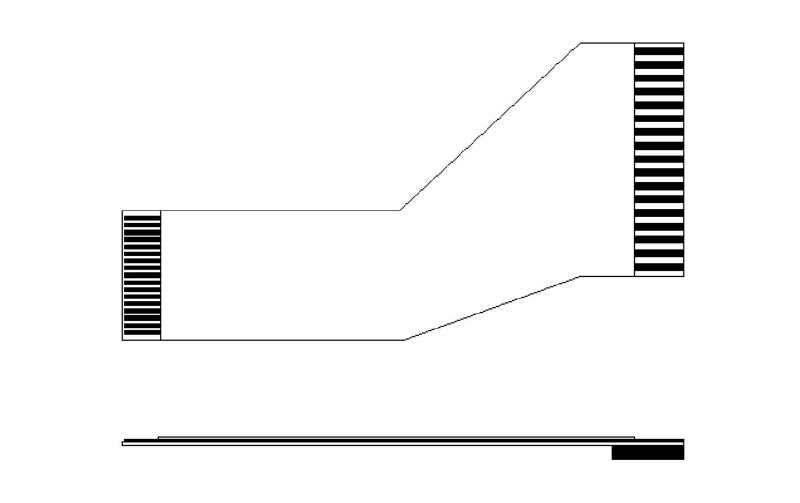

（4）FPC排線兩端輸入、輸出位與方向都不相同：
四.FPC排線的特點：
FPC排線的及機構非常靈活，無固定的結構形式,可根據需要制成各種不同的形狀。其精度高、厚度薄，導體間距可以小到0.3mm，厚度可以小于0.02mm。在智能手機、高級顯示屏都有應用。
FPC是Flexible Printed Circuitry的縮寫，即為柔性印刷電路的英文縮寫。
二.FPC排線的功用：
FPC排線通常用于液晶模組顯示信號的輸入。
三.FPC排線的基本結構：
FPC 排線是由聚酰亞胺薄膜作基材,其表面經過菲林、曝光、顯影、蝕刻等一系列工藝過程，形成各種所需要的復雜的圖案，在經過電鍍形成所需要的電路，表層覆蓋一層聚酰亞胺薄膜，經過加熱壓合而成。其兩端根據其連接方式不同可做成帶補強板的插接型，也可做成純導體的鏤空型。
常見結構有如下幾種：
（1）FPC排線兩端輸入、輸出位相同且同向：
（2）FPC排線兩端輸入、輸出位相同但異向：
（3）FPC排線兩端輸入、輸出位不同但方向相同：
（4）FPC排線兩端輸入、輸出位與方向都不相同：
四.FPC排線的特點：
FPC排線的及機構非常靈活，無固定的結構形式,可根據需要制成各種不同的形狀。其精度高、厚度薄，導體間距可以小到0.3mm，厚度可以小于0.02mm。在智能手機、高級顯示屏都有應用。
