FFC排線怎么插入fpc連接器？
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2021-06-16
FFC排線就連接方式而言分兩種：插接型ffc排線以及焊接型ffc排線。

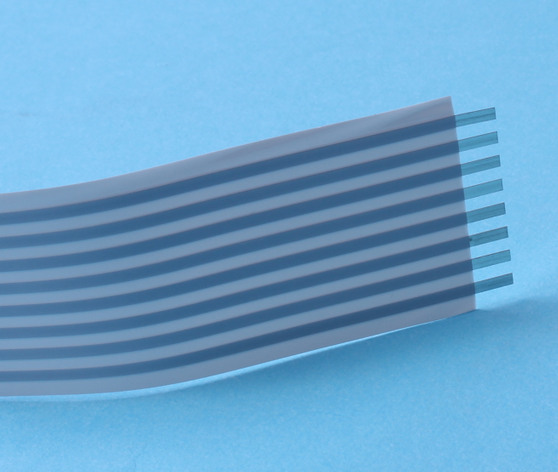

焊接型ffc排線就是排線兩端是鏤空型導體，沒有膠膜及補強板。如圖所示：
這種兩端都是鏤空型導體（俗稱為光銅線）的ffc排線，是把ffc排線兩端的導體直接焊接與設備的電路板針腳上，這種不我們此次討論的范圍，本章內容主要是針對端部帶補強板的插接型ffc排線分析其如何與fpc連接器的連接方式，即ffc排線到底是怎么插入fpc連接器。那么插接型ffc排線是什么樣的呢？

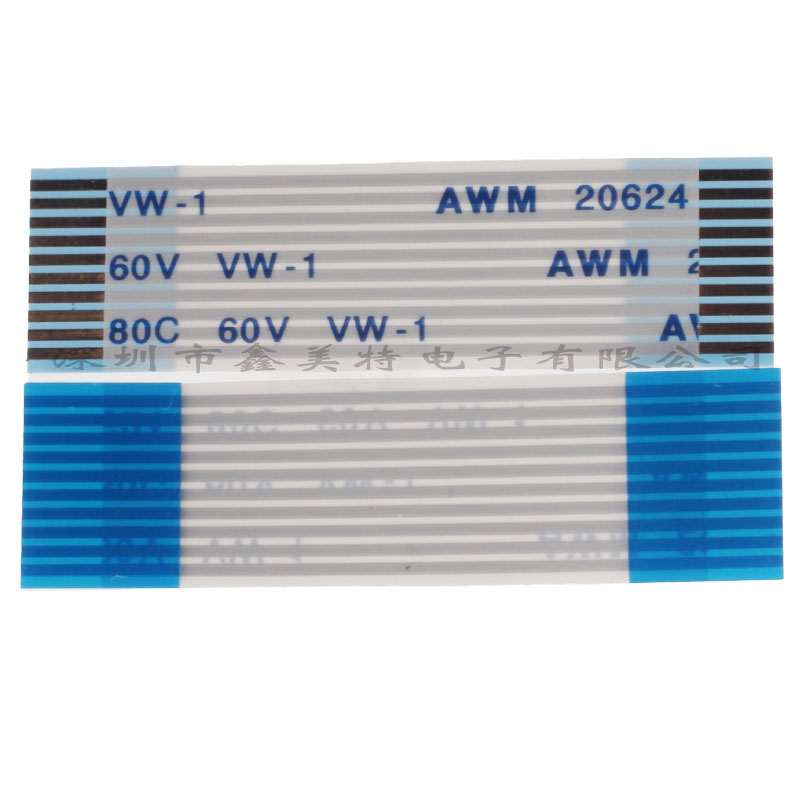

像如圖這種兩端一面是金手指，另一面是藍色的補強板這種就是插接型ffc排線，由于ffc排線是超柔軟的，而插入fpc連接器時，就需要把兩端的插接端強度加強一些，于是一般ffc排線廠家會選擇在ffc排線兩端金手指的相反面貼上一定厚度的補強板，這個藍色補強板不只是起到加強插接端厚度的作用，還起到調節插接端厚度的作用，一般fpc連接器的槽隙是0.3mm厚，所以當我們要將ffc排線插入fpc連接器時，還是需要選擇合適的補強板厚度，使得ffc排線插接端的厚度剛好是0.3mm厚度或者稍稍厚一點，這樣與fpc連接器匹配剛好不是太緊，方便插入，也不會太松，以免會松掉。
根據fpc連接器的類型不一樣，ffc排線有橫向水平插入和垂直豎直插入fpc連接器。根據使用的特殊環境分單手握排線插入或雙手握排線插入。

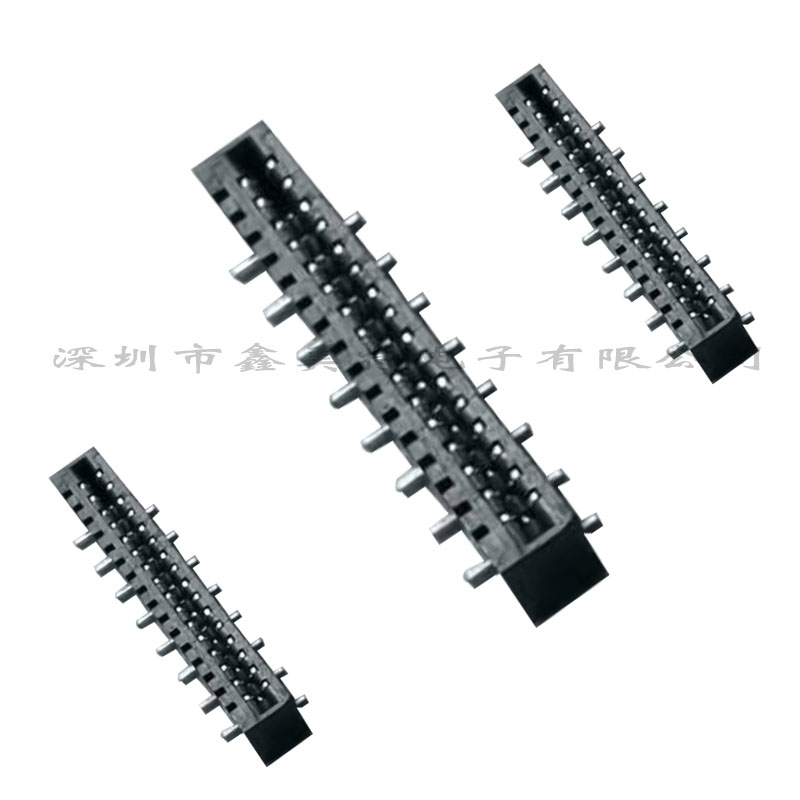

1）注意排線插接端補強板上的記號線。 下面左圖這種臥貼抽屜鎖fpc連接器以及右圖翻蓋下接fpc連接器，與這種連接器連接時，ffc排線需水平緩緩插入，而且大拇指與食指要壓緊ffc排線的補強板處，同時要避免手指接觸ffc排線的金手指，將ffc排線水平平穩插入fpc連接器，為了讓ffc排線金手指

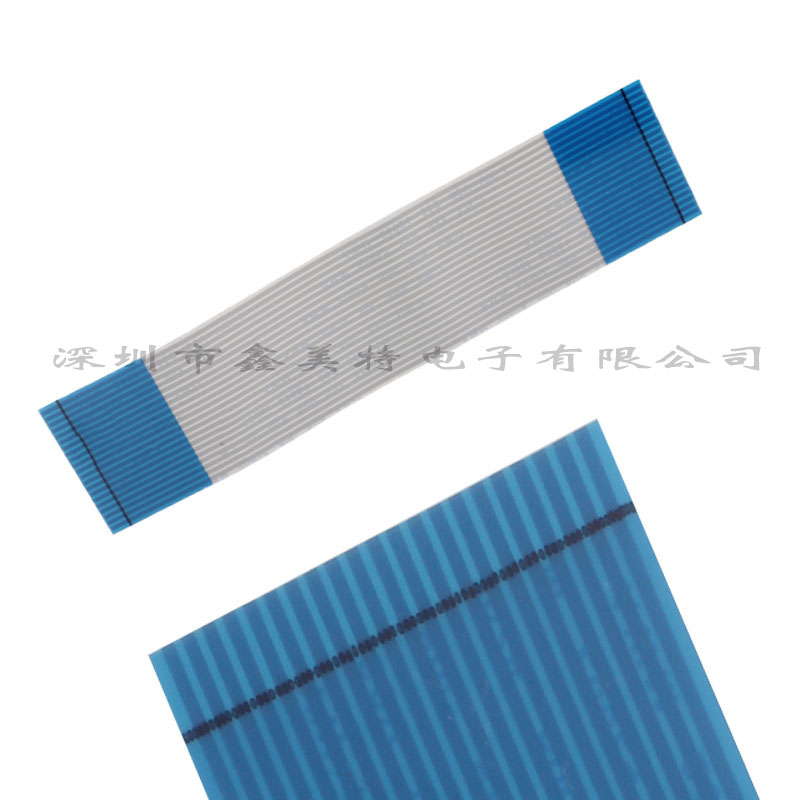

導體與fpc連接器的針一 一對應，需要在ffc排線的補強板上畫上記號線，這個很重要，能夠讓操作者知道將ffc排線插入的深度以及保證不會將排線插歪了。如圖所示，在藍
色補強板上畫了一根黑線，這根黑線就是記號線，即當我們將ffc排線插入連接器時，剛好插到這根線的位置，就不要再把ffc排線推進了，同時我們保證這根線與fpc連接器邊緣在一條線，這樣能確保ffc排線不會插歪了，否則可能會出現功能異常抑或會造成電路短路。

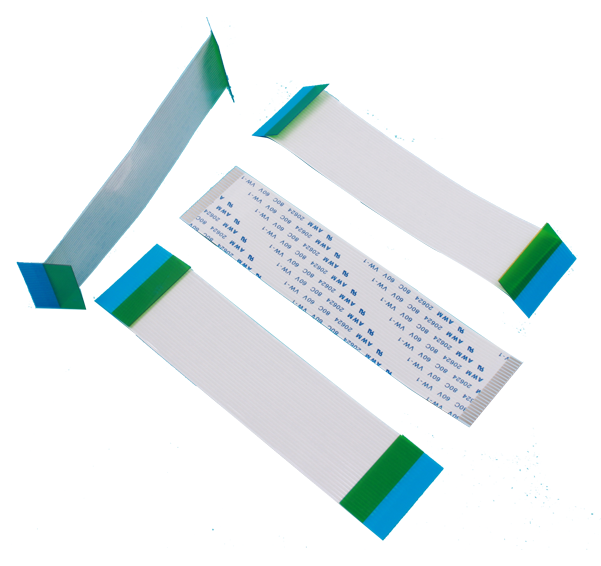

2）特殊狹小的空間安裝ffc排線與連接器，單手握住排線不要插入，可以把補強板尾部做成半剝離狀態，當將ffc排線插入fpc連接器時，可以一只手握住排線插接端，另一只收抓住藍色補強板半剝離的尾部部分，雙手將ffc排線推入連接器中。
3）注意ffc排線不要出現弧形，一定要平整，要讓ffc排線的補強板與fpc連接器的槽孔面平行，這樣插入fpc連接器，不要對ffc排線的端部導體造成刮傷。
4）如果發現ffc排線端部不平齊（ffc排線端部線與線身成105°以上或75°以下）或者有劈鋒，可以先用閘刀切除0.3~0.5mm，讓排線端部平齊后，再插入fpc連接器。
焊接型ffc排線就是排線兩端是鏤空型導體，沒有膠膜及補強板。如圖所示：
這種兩端都是鏤空型導體（俗稱為光銅線）的ffc排線，是把ffc排線兩端的導體直接焊接與設備的電路板針腳上，這種不我們此次討論的范圍，本章內容主要是針對端部帶補強板的插接型ffc排線分析其如何與fpc連接器的連接方式，即ffc排線到底是怎么插入fpc連接器。那么插接型ffc排線是什么樣的呢？
像如圖這種兩端一面是金手指，另一面是藍色的補強板這種就是插接型ffc排線，由于ffc排線是超柔軟的，而插入fpc連接器時，就需要把兩端的插接端強度加強一些，于是一般ffc排線廠家會選擇在ffc排線兩端金手指的相反面貼上一定厚度的補強板，這個藍色補強板不只是起到加強插接端厚度的作用，還起到調節插接端厚度的作用，一般fpc連接器的槽隙是0.3mm厚，所以當我們要將ffc排線插入fpc連接器時，還是需要選擇合適的補強板厚度，使得ffc排線插接端的厚度剛好是0.3mm厚度或者稍稍厚一點，這樣與fpc連接器匹配剛好不是太緊，方便插入，也不會太松，以免會松掉。
根據fpc連接器的類型不一樣，ffc排線有橫向水平插入和垂直豎直插入fpc連接器。根據使用的特殊環境分單手握排線插入或雙手握排線插入。
1）注意排線插接端補強板上的記號線。 下面左圖這種臥貼抽屜鎖fpc連接器以及右圖翻蓋下接fpc連接器，與這種連接器連接時，ffc排線需水平緩緩插入，而且大拇指與食指要壓緊ffc排線的補強板處，同時要避免手指接觸ffc排線的金手指，將ffc排線水平平穩插入fpc連接器，為了讓ffc排線金手指
導體與fpc連接器的針一 一對應，需要在ffc排線的補強板上畫上記號線，這個很重要，能夠讓操作者知道將ffc排線插入的深度以及保證不會將排線插歪了。如圖所示，在藍
色補強板上畫了一根黑線，這根黑線就是記號線，即當我們將ffc排線插入連接器時，剛好插到這根線的位置，就不要再把ffc排線推進了，同時我們保證這根線與fpc連接器邊緣在一條線，這樣能確保ffc排線不會插歪了，否則可能會出現功能異常抑或會造成電路短路。
2）特殊狹小的空間安裝ffc排線與連接器，單手握住排線不要插入，可以把補強板尾部做成半剝離狀態，當將ffc排線插入fpc連接器時，可以一只手握住排線插接端，另一只收抓住藍色補強板半剝離的尾部部分，雙手將ffc排線推入連接器中。
3）注意ffc排線不要出現弧形，一定要平整，要讓ffc排線的補強板與fpc連接器的槽孔面平行，這樣插入fpc連接器，不要對ffc排線的端部導體造成刮傷。
4）如果發現ffc排線端部不平齊（ffc排線端部線與線身成105°以上或75°以下）或者有劈鋒，可以先用閘刀切除0.3~0.5mm，讓排線端部平齊后，再插入fpc連接器。
