FFC扁平排線可以彎折次數如何驗證？
- 作者: 阿勇
- 來源: 鑫美特電子
- 日期 : 2021-07-21
本文主要講解FFC扁平排線耐彎折測試的步驟及如何驗證流程。
一、FFC扁平排線彎折角度確定：
要對ffc扁平排線耐彎折測試能力進行測試，可以選擇多種角度，比如30°、45°、60°、90°、120°、180°等等，由于我們現在是進行排線能力測試，那么選一個極端的角度180°。
二、FFC扁平排線彎折測試準備工具：
（1）直尺、微電阻計。
（2）將 FFC 扁平排線身部份對折 180°并將折痕處抹平，用直尺壓住FFC 扁平排線折痕處任意一邊線

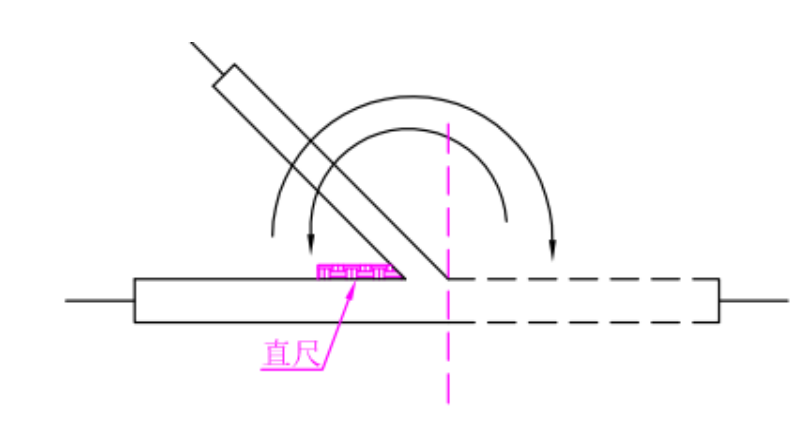

身來回作 180°曲折。如下圖所示。
三、FFC扁平排線彎折測試后如何驗證是否合格：
（1）外觀要求：FFC 扁平排線導體經過多次180對折試驗后不可有折斷、膠膜不可有剝離不良。
（2）阻抗要求：FFC 扁平排線導體經過多次180對折試驗后導體阻抗要達到一個什么值才是合格的。即經過多次對折實驗后，排線導體的阻抗值最大不能超過什么值？不同規格的導體對應的阻抗值是不一樣的。隨便舉例0.05x0.3和0.035x0.65的鍍錫導體與裸銅導體分析。
鍍錫導體規格：0.035x0.3 彎折后電阻值≤2Ω是合格的；裸銅導體規格：0.035x0.3 彎折后的電阻值≤1.66Ω。
鍍錫導體規格：0.035x0.65 彎折后電阻值≤1Ω是合格的；裸銅導體規格：0.035x0.65 彎折后的電阻值≤0.85Ω。

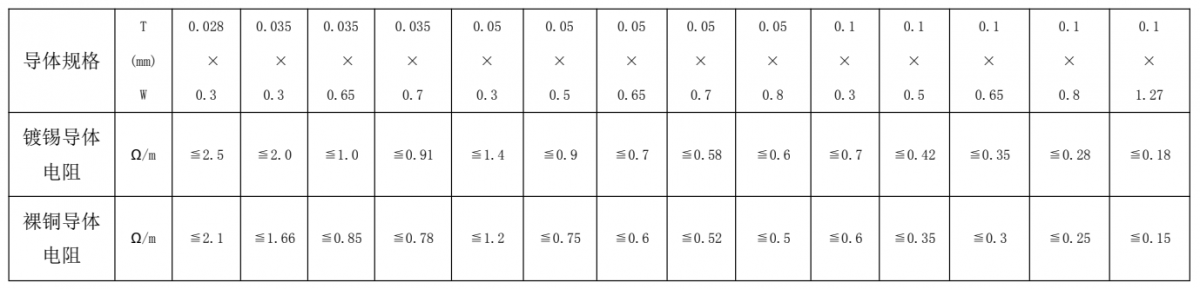

經過統計分析各種ffc扁平排線不同規格導體經過彎折后合格的阻抗值如下圖所示：
一、FFC扁平排線彎折角度確定：
要對ffc扁平排線耐彎折測試能力進行測試，可以選擇多種角度，比如30°、45°、60°、90°、120°、180°等等，由于我們現在是進行排線能力測試，那么選一個極端的角度180°。
二、FFC扁平排線彎折測試準備工具：
（1）直尺、微電阻計。
（2）將 FFC 扁平排線身部份對折 180°并將折痕處抹平，用直尺壓住FFC 扁平排線折痕處任意一邊線
身來回作 180°曲折。如下圖所示。
三、FFC扁平排線彎折測試后如何驗證是否合格：
（1）外觀要求：FFC 扁平排線導體經過多次180對折試驗后不可有折斷、膠膜不可有剝離不良。
（2）阻抗要求：FFC 扁平排線導體經過多次180對折試驗后導體阻抗要達到一個什么值才是合格的。即經過多次對折實驗后，排線導體的阻抗值最大不能超過什么值？不同規格的導體對應的阻抗值是不一樣的。隨便舉例0.05x0.3和0.035x0.65的鍍錫導體與裸銅導體分析。
鍍錫導體規格：0.035x0.3 彎折后電阻值≤2Ω是合格的；裸銅導體規格：0.035x0.3 彎折后的電阻值≤1.66Ω。
鍍錫導體規格：0.035x0.65 彎折后電阻值≤1Ω是合格的；裸銅導體規格：0.035x0.65 彎折后的電阻值≤0.85Ω。
經過統計分析各種ffc扁平排線不同規格導體經過彎折后合格的阻抗值如下圖所示：
