FFC柔性軟排線與fpc連接器如何匹配安裝？
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2022-07-29
一、FFC柔性軟排線與FPC連接器匹配安裝時注意事項如下：

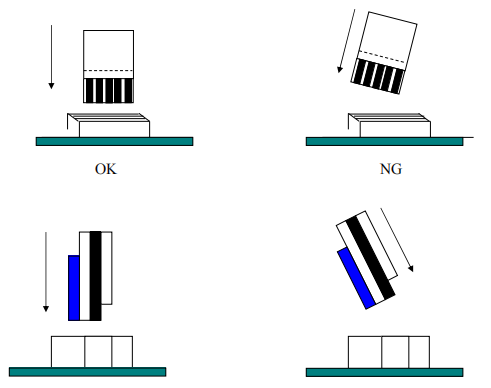

（1）對于立貼連接器，插拔時，手指要捏住軟排線的補強板端，垂直插入。排線不允許前后左右傾斜，以免引起導通不良。
（2）對于臥貼連接器，插拔時，手指要捏住軟排線的補強板端，水平插入。不要捏住補強板與膠膜的臺階處，保持補強板水平插入，不要使補強板與絕緣膜裂開。
二、如果與FFC柔性軟排線匹配的是掀蓋式下接連接器，那么還有幾點需要強調
（1）使用食指與拇指將掀蓋打開，旋轉角度不能大于135°。

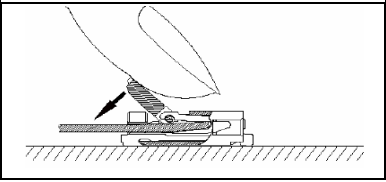

（2）使輕壓掀蓋中間往下旋轉至定位，直到ffc軟排線完全插入并且沒有移動。
（1）對于立貼連接器，插拔時，手指要捏住軟排線的補強板端，垂直插入。排線不允許前后左右傾斜，以免引起導通不良。
（2）對于臥貼連接器，插拔時，手指要捏住軟排線的補強板端，水平插入。不要捏住補強板與膠膜的臺階處，保持補強板水平插入，不要使補強板與絕緣膜裂開。
二、如果與FFC柔性軟排線匹配的是掀蓋式下接連接器，那么還有幾點需要強調
（1）使用食指與拇指將掀蓋打開，旋轉角度不能大于135°。
（2）使輕壓掀蓋中間往下旋轉至定位，直到ffc軟排線完全插入并且沒有移動。
