0.3間距H1.0翻蓋臥式鍍金fpc連接器料號：XMTFGWT0310-**-2R-01
高度H=1.0mm，位數覆蓋13、15、17....39、41、45、49、51位。

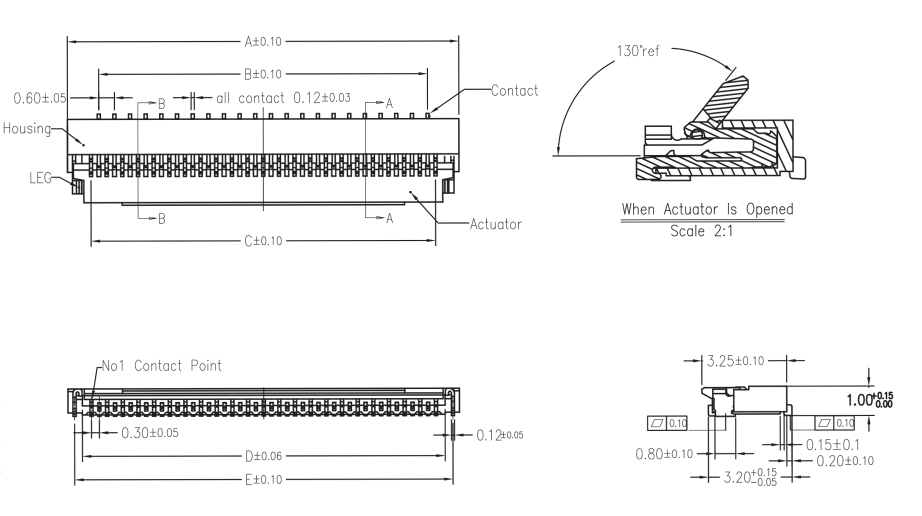

（一）0.3間距H1.0翻蓋臥式鍍金fpc連接器圖面：
（二）0.3間距H1.0翻蓋臥式鍍金fpc連接器性能參數：
（1）材料構成：主體（LCP）、后蓋、端子（磷青銅）、焊片（磷青銅）
（2）最大允許電壓：30V AC；最大允許電流： 0.2A DC；使用溫度范圍：-55℃~85℃（包括產品電流通過所產生的溫度）

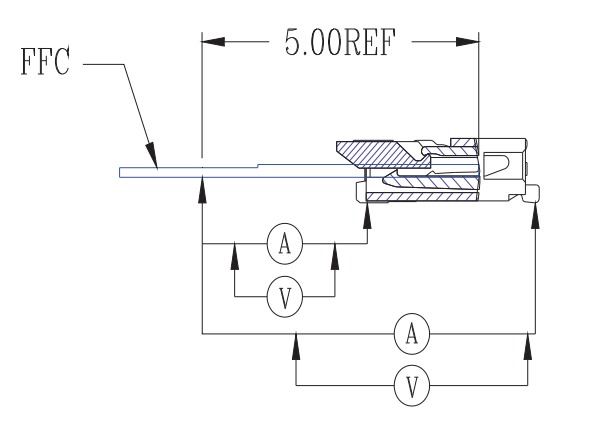

（3）接觸電阻：將fpc連接器與排線連接，測試電壓20mV，電流10mA，進行阻抗測試：最大接觸電阻≤40mΩ。
（4）耐電壓：將fpc連接器與排線連接，相鄰端子間可以承受250V AC 1分鐘，目視外觀無任何損失變形。
（5）絕緣阻抗：將fpc連接器與排線連接，提供相鄰端子間測試電壓500V DC進行絕緣阻抗測試，最小要達到50MΩ。
（6）保持力：fpc端子與PEG插進主體水平方向拔出力量，最小達到0.1kgf。
（7）FFC/FPC保持力：將fpc蓋子扣住后，以操作速度25.4±3mm/min速度進行測試，片數≥17pin時，F(xiàn)FC/FPC每pin保持力0.03kgf以上；片數＜17pin時，F(xiàn)FC/FPC每pin保持力0.04kgf以上。
（8）插拔次數耐久性：操作速度Max 10次/min，耐久次數20次，接觸阻抗≤60mΩ。（9）震動實驗：振幅1.52mm；振動頻率10~55HZ；振動時間x、y、z軸各2小時。實驗后，外觀不可破壞，接觸阻抗≤60mΩ，斷電時間最大1秒。
（10）焊錫性：245±5℃條件下保持3±0.05秒后，焊接覆蓋面積必須達95%以上，不得有漏焊現象。

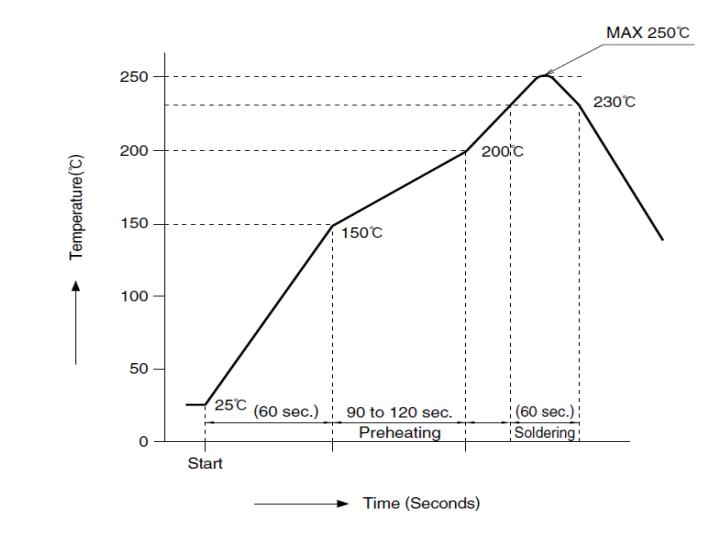

（11）回流焊高溫測試：置于150℃~180℃下，90±30秒；置于230℃下30±10秒；峰值溫度250+0/-5℃，小于10秒；測試外觀不可破壞。
（12）熱沖擊實驗：溫度變化范圍：-55℃~85℃：從-55℃開始，30分鐘轉換到85℃，轉換時間不超過30秒，共5個循環。測試接觸組抗≤60mΩ。
（13）耐濕性實驗：溫度20℃~60℃，相對濕度90~95%，持續96小時。經試驗后，fpc連接器置于室溫中放置1~2小時，在測試其值，接觸電阻≤60mΩ，絕緣阻抗＞20MΩ。
（14）恒溫恒濕實測試：將fpc連接器置于85℃調價下250小時，接觸電阻≤60mΩ。
（15）耐鹽霧測試：鹽水比重5%，溫度15℃~55℃，實驗時間22~26小時。用清水將殘留鹽份清理掉并將水滴清除后，接觸電阻≤60mΩ
